ガス関連製品据付部品 - メーター架台

災害時のガスメーターの脱落や破損を確実に防ぎたい

平地置用メーター架台

MK-30
25号~100号
平地置用(高さ300mm)

希望小売価格(税別) オープン価格(受注単位:1台)
使用荷重 80kg
JAN コード 49 31481 70100 0
仕上げ 溶融亜鉛メッキ
梱包重量 7.6kg
付属品 ゴムシート:4枚

MK-60
25号~100号
平地置用(高さ600mm)

希望小売価格(税別) オープン価格(受注単位:1台)
使用荷重 80kg
JAN コード 49 31481 70101 7
仕上げ 溶融亜鉛メッキ
梱包重量 13.0kg
付属品 ゴムシート:4枚

簡単固定

メーター据付部分が、溝型レール上になっているので、奥行方向の微調整が可能です。

高さ可変

スライドさせて、高さ調整が簡単にできます。
MK-30:高さ200mm~300mm
MK-60:高さ400mm~600mm

微調整機構

架台にメーターを仮置き後、高さ0~30mmの微調整ができます。
(MK-60同様)

水切勾配対応

水切勾配に対応します。
MK-30:0°~10° MK-60:0°~5°

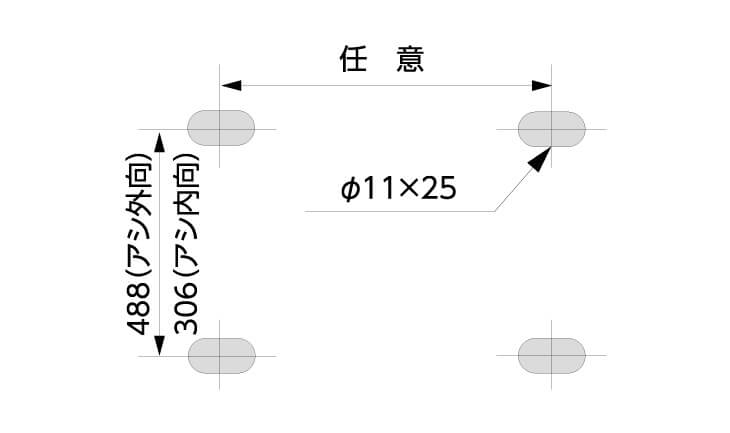

アシの向きは内・外方向にできます。

※アシを基礎へ固定するアンカーボルトは現場手配となります。

安全作業

メーターを架台に一旦仮置きできるので、配管の接続作業等がより安全に確実にできます。

平地高置用メーター架台

MK-90M
25号・40号用
平地高置用(高さ900mm)

希望小売価格(税別) オープン価格(受注単位:1台)
使用荷重 80kg
JAN コード 49 31481 70102 4
仕上げ 溶融亜鉛メッキ
梱包重量 12.2kg
付属品 絶縁ゴム:4個

MK-90L
65号・100号用
平地高置用(高さ900mm)

希望小売価格(税別) オープン価格(受注単位:1台)
使用荷重 80kg
JAN コード 49 31481 70103 1
仕上げ 溶融亜鉛メッキ
梱包重量 12.8kg
付属品 絶縁ゴム:4個

寸法自在

ベースが幅方向にフリーに動くので、各種大きさのメーターに対応できます。

高さ可変

キャク部分で、メーター設置高さ(708mm~928mm)が簡単に変更できます。

微調整機構

架台にメーターを仮置き後、高さ0~30mmの微調整ができます。

水切勾配対応

キャクの調整で水切勾配(0°~10°)に対応します。

安全作業

メーターを架台に一旦仮置きできるので、配管の接続作業等がより安全に確実にできます。

布基礎・壁面用メーター架台

MK-KB
25号~100号用
布基礎・壁面用

希望小売価格(税別) オープン価格(受注単位:1台)
使用荷重 80kg
JAN コード 49 31481 70104 8
仕上げ 溶融亜鉛メッキ
梱包重量 12.2kg
付属品 絶縁ゴム:4個

寸法自在

ベースが奥行方向にフリーに動くので、各種大きさのメーターに対応できます。

微調整機構

架台にメーターを仮置き後、高さ0~30mmの微調整ができます。

水平調整機構

調整足を回して水平調整が可能です。
壁面接地側がゴムになっているので壁面にキズがつきません。

安全対策

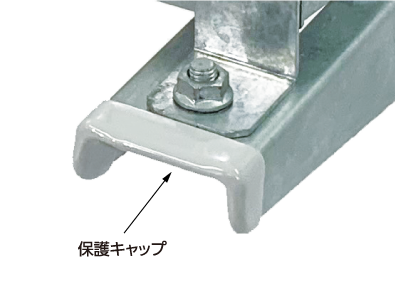

端部に被せる保護キャップ付き。
